Drevet af den globale energiomstilling og storstilede netopgraderingerVakuum afbryder(VCB) - en af ​​de mest udbredte beskyttelsesenheder i strømsystemer - gennemgår en systematisk transformation. Denne udvikling flytter VCB'er fra en dominerende position inden for mellemspænding til højspændingsapplikationer og fra en simpel koblingsfunktion til intelligente netknudepunkter. Industrien anerkender bredt, at VCB'er er kommet ind i en anden vækstkurve, der er karakteriseret ved miljøvenlige alternativer, digital integration og ekstrem miljøtilpasningsevne.

I. Markeds- og teknologidrivere: VCB går ind i en ny iterationscyklus

Kernefordelen ved vakuumafbrydere ligger i det afbrydelige medium - selve vakuumet - som tilbyder ingen kulstofemissioner, stærk afbrydelsesevne, lang elektrisk levetid og vedligeholdelsesfri drift. I mellemspændingsområdet (12kV–40,5kV) har VCB'er længe været den dominerende løsning. Ved højere spændingsniveauer (72,5 kV og derover) har SF₆-afbrydere dog bevaret deres førende position på grund af deres fremragende isoleringsevne. Da SF₆ har et ekstremt højt globalt opvarmningspotentiale (ca. 23.900 gange så meget som CO₂), står brugen af ​​det over for stadig strengere internationale regler og kulstofbegrænsninger.

Denne baggrund giver en klar teknisk impuls til at udvide vakuumafbryderteknologien til højspændingstransmissionsapplikationer. Aktuelle almindelige tekniske udviklingsretninger omfatter: forøgelse af modstå spændingsevnen af ​​enkeltbruds vakuumafbrydere, anvendelse af multi-break serie teknologi ved 126kV og derover, og hybridløsninger, der kombinerer miljøvenlig gasisolering med vakuumafbrydelse.

Sammenligning af miljøpåvirkning af forskellige afbrydelsesmedier

II. Højspændingsvakuumteknologi: Fra "Trend" til "Engineering Validation"

Anvendelse af vakuumafbrydere på transmissionsspændingsniveauer kræver at overvinde flere vigtige tekniske udfordringer.

For det første isoleringsevnen hos vakuumafbrydere. Efterhånden som spændingsniveauerne stiger, har præ-strike-egenskaberne for vakuumgabet, kontaktfladetilstanden og elektrisk feltens ensartethed en betydeligt forstærket indvirkning på isoleringsydelsen. Almindelige tekniske tilgange omfatter optimering af kontaktstrukturer (såsom aksiale magnetfeltkontakter), forbedring af afbryderens vakuumniveau og anvendelse af sammensatte isoleringsstrukturer.

For det andet højhastighedsrespons af betjeningsmekanismen. Højspændingsvakuumafbrydere kræver typisk kortere samlede afbrydelsestider, hvilket stiller højere krav til betjeningsmekanismens mekaniske egenskaber. Fjedermekanismer, permanentmagnetiske aktuatorer og elektromagnetiske frastødningsmekanismer har hver deres fordele og ulemper med hensyn til hurtig åbning, indledende åbningshastighed og spredningskontrol.

For det tredje spændingsdeling i multi-break serieforbindelser. Ved spændingsniveauer på 126 kV og derover stiger de tekniske vanskeligheder og omkostningerne ved enkeltbruds vakuumafbrydere betydeligt, hvilket gør multi-break serieforbindelse til en praktisk ingeniørmæssig mulighed. Men multi-break serieforbindelser står over for udfordringer med både statiske og dynamiske spændingsfordelingsubalancer, der kræver løsninger såsom grading kondensatorer eller synkron kontrolteknologi.

Ifølge offentligt tilgængelige industrioplysninger har adskillige indenlandske og internationale koblingsudstyrsproducenter og forskningsinstitutioner gennemført prototypeudvikling på 126kV-niveau og er gået ind i den tekniske valideringsfase. Dette fremskridt betragtes inden for industrien som et væsentligt skridt i retning af at udvide vakuumswitchteknologien til højspændingsapplikationer.

Tekniske karakteristika for vakuumafbrydere efter spændingsniveau

III. Smart Integration: VCB udvikler sig fra "Switching Element" til "Perception Node"

Inden for rammerne af distributionsautomatisering og intelligente drift/vedligeholdelsessystemer får vakuumafbrydere en ny rolle. Traditionelle VCB'er fokuserer på fejlisolering og linjebeskyttelse. Den nye generation af primær-sekundære integrerede VCB'er integrerer dybt strøm-/spændingsføling, effektudtagning, tilstandsovervågning, kommunikation og beskyttelseskontrolfunktioner.

Specifikt omfatter industriens tekniske konsensus: kompakt integreret design af elektroniske instrumenttransformatorer med vakuumafbryderen; controllerens evne til hurtigt at identificere og fjerne kortslutningsfejl (typisk inden for få cyklusser); understøttelse af hurtig automatisk genlukning; og fejlregistrering og fjernkommunikationsmuligheder.

Med den stigende efterspørgsel efter integration af vedvarende energinet stiger også kravet til VCB'er om at afbryde høje DC-komponenter. Kortslutningsstrømme på sol-, vind- og energilagringssystemsiden indeholder ofte en betydelig del af DC-komponenter, hvilket udgør tekniske udfordringer ud over traditionelle AC-systemer.

Funktionelle moduler af primær-sekundære integrerede Smart VCB'er

Sammenligning af forskellige niveauer af smart integration

IV. Ekstrem miljøtilpasningsevne: Høj indtrængningsbeskyttelse bliver nøglen til udendørsprodukter

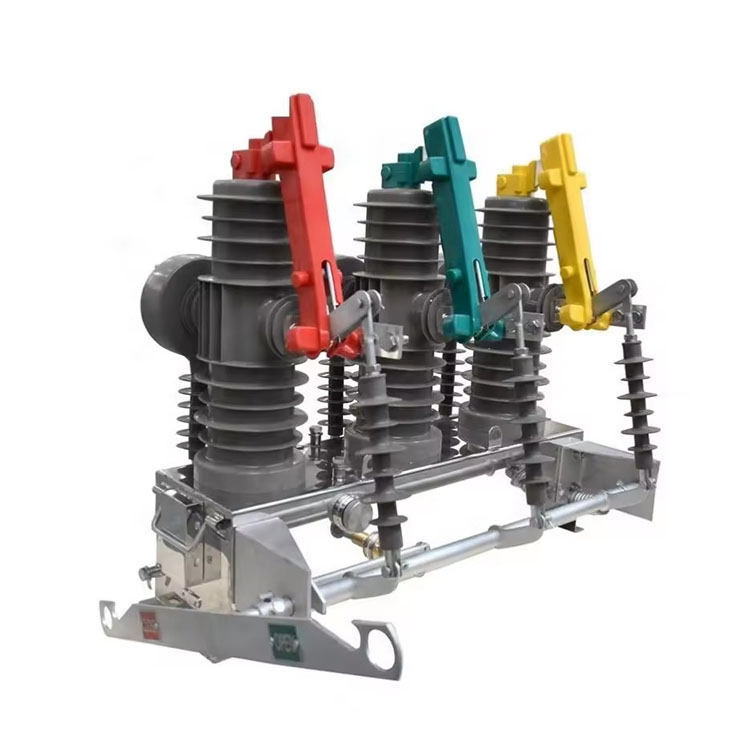

Udendørs polmonterede vakuumafbrydere fungerer i komplekse og variable miljøer. Fugt, kondens, salttåge, ekstreme temperaturer og støv er almindelige årsager til udstyrsfejl. Blandt disse er nedbrydning af isolering og mekanismekorrosion forårsaget af kondens de mest fremtrædende problemer.

For at imødegå dette smertepunkt er en forøgelse af den samlede indtrængningsbeskyttelse (IP)-klassificering blevet en vigtig teknisk opgraderingsretning for udendørs VCB'er i de seneste år. Brancheførende praksis har hævet beskyttelsesklassificeringerne fra traditionel IP54 til IP67 eller endda IP68. IP67 betyder, at udstyret kan modstå midlertidig nedsænkning i vand uden skader, mens IP68 betyder evnen til at fungere, mens det er konstant nedsænket under specificerede forhold.

Nøgleteknologier til at opnå høje IP-klassificeringer omfatter: tætningsgrænsefladedesign mellem afbryderen og mekanismehuset, korrosionsbestandig behandling af betjeningsmekanismen og optimering af tætningsstrukturer mellem bøsningsisolatorer og huset.

Sammenligning af udendørs VCB'er efter Ingress Protection Rating
