Analyse af forskellene mellem overspændingsbeskyttere og lynafledere i arbejdsprincipper og applikationer

I elsystemer og forskelligt elektrisk udstyr er overspænding og lynnedslag to af de mest almindelige og destruktive sikkerhedsrisici. For at afbøde disse risici, overspændingsbeskyttere (SPD'er) oglynafledereer typisk installeret i tekniske applikationer.

Selvom begge er elektriske beskyttelsesanordninger, har de betydelige forskelle i deres beskyttede objekter, arbejdsprincipper og anvendelsesscenarier og kan ikke blot udskiftes eller erstattes med hinanden.

I. Overspændingsbeskytter: Den "første forsvarslinje" mod intern systemoverspænding

Overspændingsbeskyttere, også almindeligvis kendt som overspændingsbeskyttelsesanordninger (SPD'er), bruges primært til at beskytte mod overspændinger genereret i strømsystemet, såsom:

Driftsoverspænding (tænding, slukning, pludselige belastningsændringer)

Induceret overspænding

Lyn-inducerede overspændinger (ikke-direkte lynnedslag)

Arbejdsprincip

Når systemspændingen er inden for det normale område, er overspændingsbeskytteren i en højimpedanstilstand og har næsten ingen effekt på systemdriften;

Når ledningsspændingen øjeblikkeligt overstiger dens tilladte værdi, leder de ikke-lineære komponenter inde i beskytteren hurtigt, omdirigerer, klemmer eller absorberer overskydende energi, hvorved spændingen ved udstyrets ende begrænses til et sikkert område.

Fælles funktionelle komponenter omfatter:

Metaloxidvaristor (MOV)

Gasudladningsrør (GDT)

Silicium styret ensretter (SCR)

Typiske installationssteder

Strømfordelingsskab indgående ledningsende

Samleskinnesystem

Frontend på præcisionsudstyr (PLC, instrumenter, kommunikationsudstyr osv.)

Dens kernefunktion er at: reducere overspændingsamplituden og beskytte udstyrsisolering og interne elektroniske komponenter.

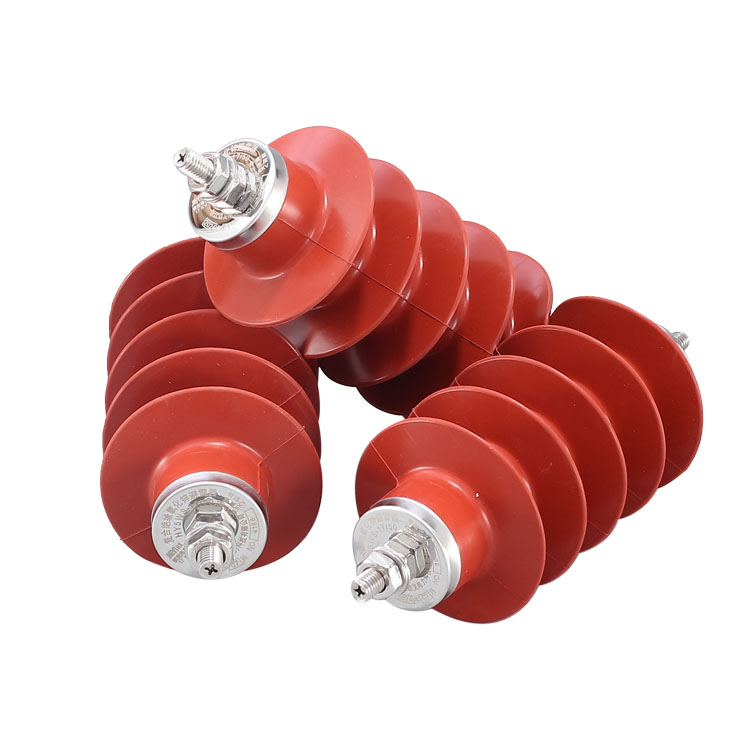

II. Lightning Arrester: Giver en "sti til lynenergi"

Lynafledere bruges primært til at beskytte mod direkte lynnedslag og kraftige lynstød. Fokus er ikke på "begrænsning af spænding", men på hurtig afladning af lynstrømmen.

Arbejdsprincip

Når lynet rammer en transmissionsledning eller bygning, kan lynaflederen danne en lavimpedanskanal på meget kort tid, der direkte afleder den enorme lynenergi til jorden og forhindrer lynstrømmen i at passere gennem udstyrets krop eller bygningsstruktur og derved reducere:

Udstyrsnedbrud

Isoleringsskader

Risiko for elektrisk stød for personalet

Under ingen lynnedslag eller normale driftsforhold deltager lynaflederen som udgangspunkt ikke i systemdriften.

 Almindelige typer

Pin-type lynafledere

Metaloxidoverspændingsafledere (gapless type)

Typiske anvendelsesscenarier

Transmissions- og distributionsledninger

Understationer

Bygning af lynbeskyttelsessystemer

Udendørs elektriske faciliteter

Lynafledere lægger vægt på beskyttelse mod direkte lynnedslag og energispredning frem for præcis spændingskontrol.

Sammenligning mellem overspændingsbeskyttere og lynafledere

IV. Korrekt udvælgelsestilgang i ingeniørpraksis

I den praktiske teknik bruges overspændingsbeskyttere og lynafledere ofte i kombination snarere end som et enten/eller valg:

Lynafledere: Ansvarlig for "blokering og afledning af lyn"

Overspændingsbeskyttere: Ansvarlig for at "dæmpe resterende overspændinger og beskytte følsomt udstyr"

Kun ved at danne et gradueret beskyttelsessystem kan sikkerheden og stabiliteten af ​​det elektriske system virkelig forbedres under de dobbelte risici for lynnedslag og systemoverspænding.
