Idriftsættelse fuldført hos Shandong Hongzhitai New Energy Technology, Xintai

1. Idriftsættelse fuldført

Koblingsinstallationen hos Shandong Hongzhitai New Energy Technology Co., Ltd. i Xintai, Shandong, har afsluttet idriftsættelsen.

Idriftsættelse er det stadie, hvor udstyr holder op med at være en installation og begynder at være et fungerende system. Hvert kredsløb spores tilbage til dets tegning, hver beskyttelsesanordning er indstillet og bevist, og hver blokering, signal og indikation bekræftes for at fortælle sandheden om udstyret bagved.

Først når alt dette er gjort, bliver rummet på disse fotografier en transformerstation i stedet for en række af skabe.

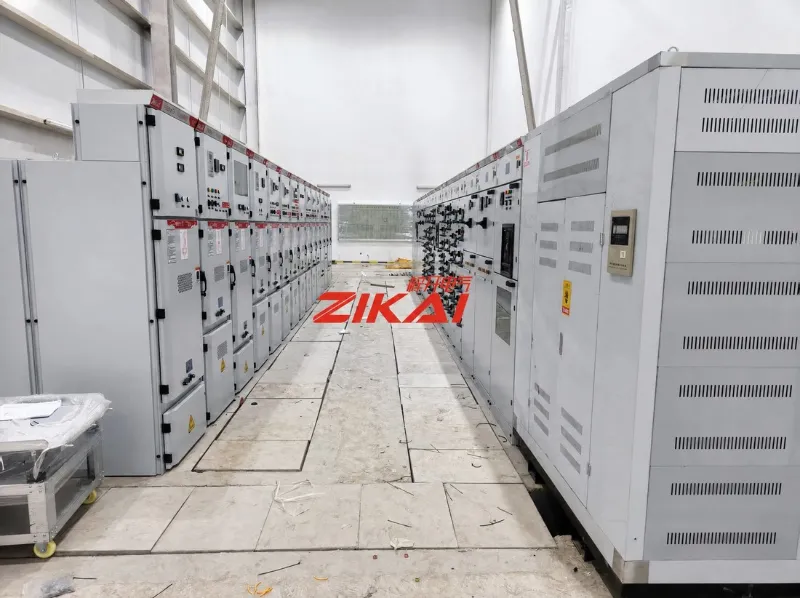

Figur 01  Mellespændingskoblingsrum på Xintai-stedet, med KYN28A-12-panelerne anbragt i to rækker, der vender mod hinanden på tværs af betjeningsgangen.

2. Hvad blev installeret: KYN28A-12 metalbeklædt koblingsudstyr

Hovedudstyret er KYN28A-12 metalbeklædt udtrækkeligt koblingsudstyr: indendørs, trefaset, 50 Hz, bygget til enkelt-skinne og enkelt-skinne sektionerede systemer fra 3,6 kV til 12 kV.

Dens funktion er at modtage og distribuere elektrisk energi og at kontrollere, beskytte og overvåge de kredsløb, der er tilsluttet den - hvilket gør det til det punkt, hvor indgående forsyning, udgående feeders, måling og beskyttelse alle mødes i ét rum.

Arrangementet er læseligt på panelfronterne. Kørslens hoved bærer det indgående isolationspanel for den første samleskinnesektion og det indgående panel for det andet, efterfulgt af afbryderpaneler med 630 A-mærkninger markeret på forsiden.

Hvert panel er identificeret med nummer - G01, G02 og frem - sammen med QR-kodet identifikation, enkeltlinjediagrammer og sikkerhedsadvarsler.

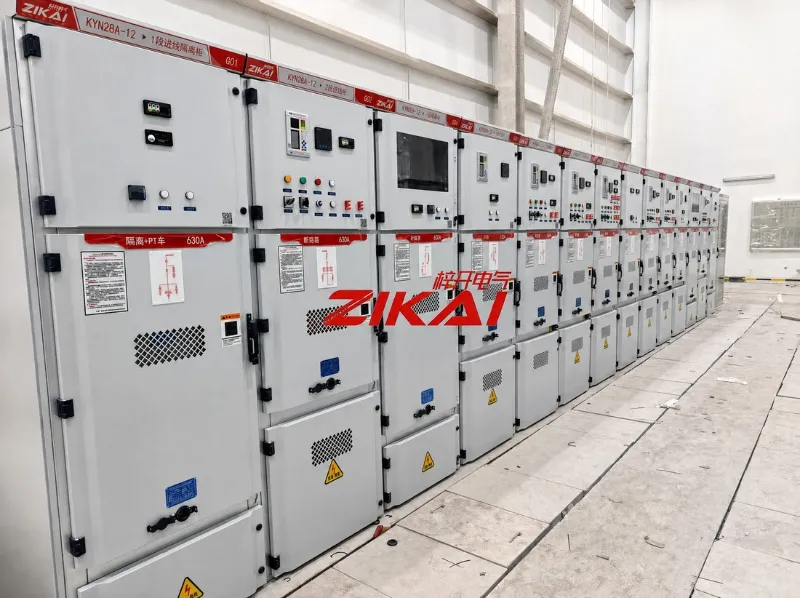

Figur 02  KYN28A-12 paneler. Panelnummerering, kredsløbsnavne, 630 A-klassifikationer, enkeltlinjediagrammer og QR-kodet identifikation på fronterne.

3. DC-batteriskærmen

Ved siden af ​​koblingsudstyret sidder DC batteriskærmen. Det er standby-kilden, der holder beskyttelse, kontrol og indikation i live, når hovedforsyningen ikke er der - hvilket er præcis det øjeblik, disse kredsløb betyder mest.

Skærmen kombinerer lade- og distributionsdelen med selve batteribanken, så hele DC-systemet kan efterses ét sted. På billederne sidder batteristrengen og det instrumenterede frontpanel i samme kabinet.

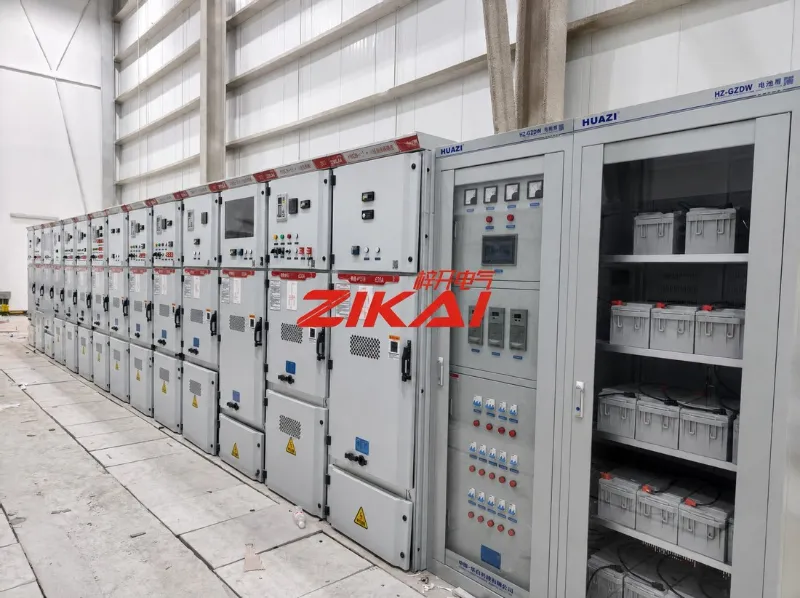

Figur 03  Jævnstrøms-batteriskærmen med det instrumenterede frontpanel og batteribanken placeret i samme kabinet.

4. Hvad betyder "idriftsættelse fuldført".

Et idriftsættelsesskilt er en liste over ting, der blev udført. Vores lyder sådan her:

• Hvert kredsløb spores og bekræftes i forhold til tegningerne, panel for panel

• Beskyttelsesindstillinger anvendt som designet og vist sig at fungere

• Trækbare lastbiler kontrolleret for justering og udskiftelighed under kørslen

• Interlocks og sikkerhedsskodder bekræftet, så intet panel kan betjenes ude af rækkefølge

• Indikation, måling og alarmsignaler bekræftet i forhold til forholdene på stedet

• Isolerings- og dielektriske tests bestået før spænding

• Mærkning, diagrammer og det fysiske websted er blevet enige

Intet af det er synligt på et fotografi. Det hele afgør, om rummet opfører sig, som tegningen siger, det vil.

5. Site Record

To visninger af den samme bane: den fulde længde af koblingsanlægget og betjeningsgangen mellem rækkerne. Gulvmarkeringer, adgangsafstand og placeringen af ​​hvert panel i forhold til dets nummer er en del af det, der kontrolleres på dette stadium.

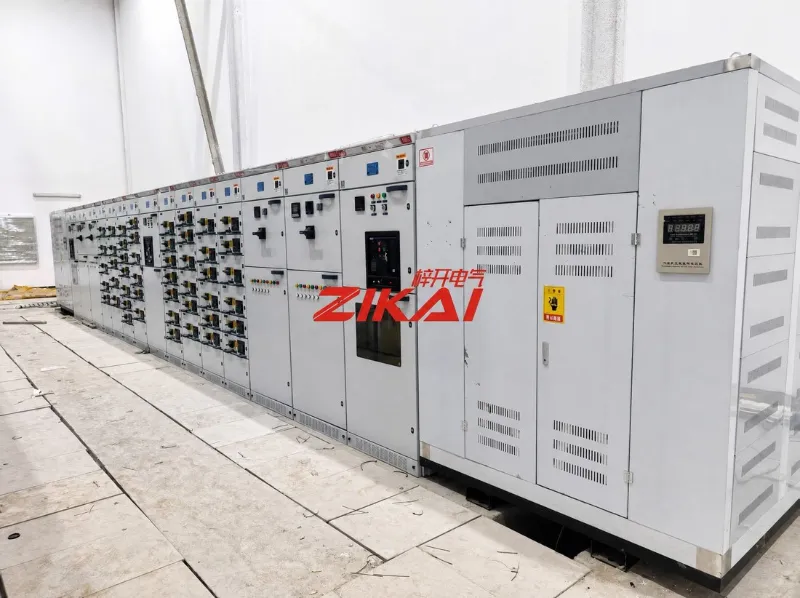

Figur 04  Konverteringslinjen set langs dens længde med panelfronter, beskyttelsesanordninger og instrumentpaneler i rækkefølge.

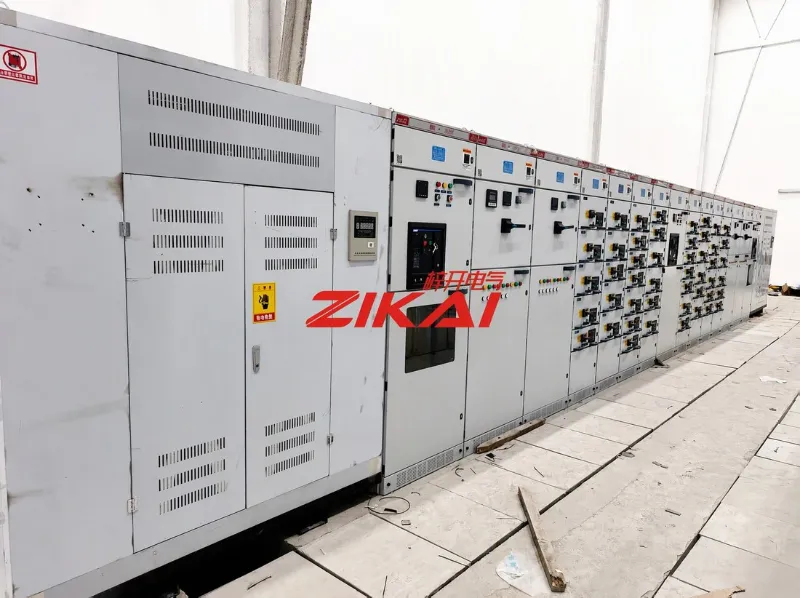

Figur 05  Betjeningsgangen. Panelfronter, klassificeringer og sikkerhedsadvarsler, med adgangsafstand, der holdes fri langs løbet.

6. Om Zikai Electric

Shanghai Zikai Electric Co., Ltd. (ZIKAI) fremstiller, eftermonterer og servicerer komplette strømudstyrspakker: mellemspændingskoblingsudstyr, lavspændingsdistributionsenheder, bokstype understationer, polmonterede og udendørs vakuumafbrydere, kondensatorkompensationsanordninger og tilhørende distributionsudstyr.

Projekter leveres fra udstyrsforsyning til installation og idriftsættelse.

Redaktørens note - kun de oplyste fakta blev brugt: klientens navn, placeringen og færdiggørelsen af ​​idriftsættelsen. KYN28A-12-beskrivelsen og 630 A-klassificeringen er hentet fra industridokumentation og fra markeringer, der kan læses på panelerne; ingen panelantal, projektværdi eller tidsplan er angivet. Billedtekster beskriver kun, hvad der er synligt på hvert fotografi.
