Ni understationer. Én komplet udskiftning.

Zikai Electric afslutter udskiftning af kondensator på tværs af ni understationer i amerikansk stil i Kashgar, Xinjiang

Ude i Kashgars vindblæste rækkevidde har ni understationer i amerikansk stil netop fået udskiftet deres kondensatorkompensationsenheder - gamle kondensatorer ud, nye banker ind, fasetjek og koblingstest udført. På papiret ligner det ligetil arbejde. Det, der faktisk afgør, hvordan disse enheder opfører sig i det næste årti, er dog alt, hvad du ikke kan se på et fotografi.

1. Projekt på et blik

2. Hvorfor et kondensatorskifte fortjener pleje

I et lavspændingsdistributionssystem er kondensatorbanken den stille komponent, som ingen bemærker - indtil den svigter, og så er en hel sektion påvirket. Dens opgave er reaktiv effektkompensation. Få det rigtigt, og effektfaktoren holder stabil, linjestrømmen falder, og effektiv transformerkapacitet frigøres. Går det galt, og tabene stiger, spændingen svinger, og effektfaktorafgifterne begynder at skyde over.

Derfor er udskiftning af kondensatorer aldrig et simpelt bytte på samme måde. Kondensatorer i drift i årevis mister kapacitans, buler og forringes internt. Hvis nye enheder sættes tilbage i de samme positioner uden at adressere koblingskoordinering, seriereaktortilpasning og kabinetledninger og mærkning, er den næste fejl kun et spørgsmål om tid.

En kondensatorudskiftning er en chance for at nulstille systemet - genskabe kompensationsevnen, skifte pålidelighed og servicevenlighed til deres konstruerede tilstand i én omgang.

3. På stedet: Hver enhed åbnet og kontrolleret

Ni enheder fordelt på en udendørs plads betyder spredte arbejdsfronter og et tæt vindue. Dette er feltrekorden fra jobbet.

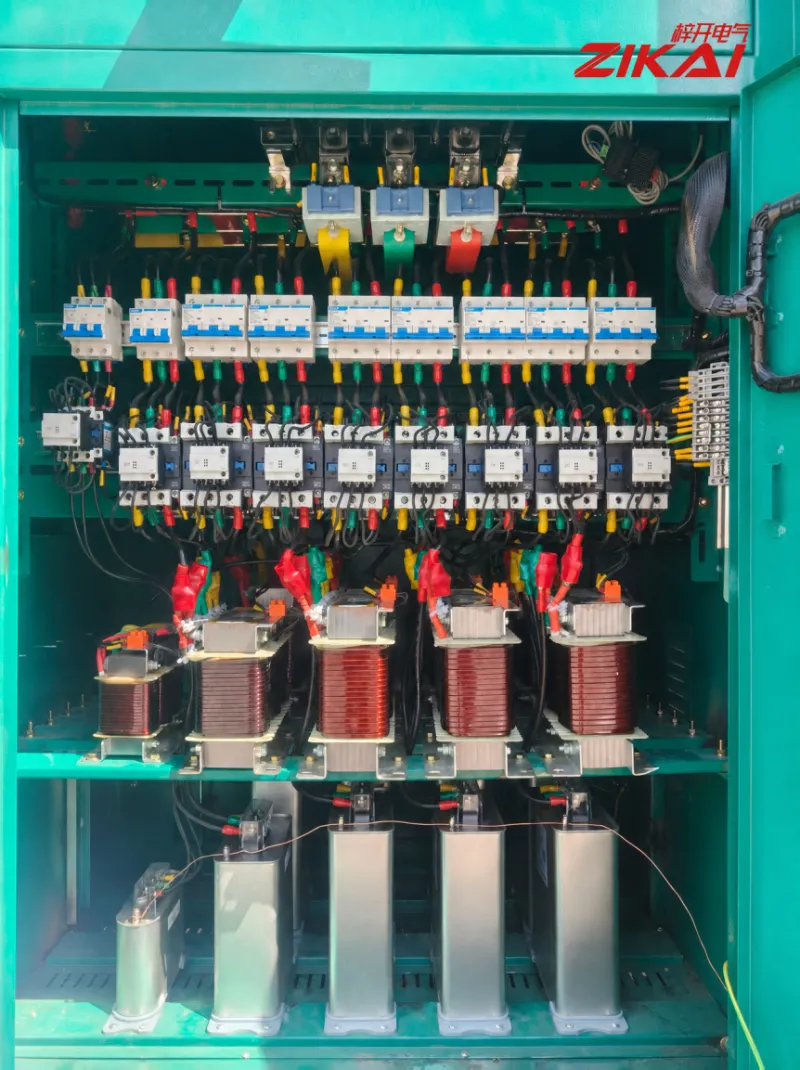

Figur 01  Inde i kondensatorkompensationsskabet. Fra top til bund: miniatureafbrydere til afgreningsbeskyttelse, koblingskontaktorer, seriereaktorer og lavspændings-parallelle kondensatorbank i bunden. Samleskinner og udgående ledere er fasekodede gule, grønne og røde, med ledningsnumre på hvert kredsløb og isoleringsstøvler på afslutningerne - detaljer, der direkte bestemmer, hvor hurtigt en inspektion eller fejl kan spores senere.

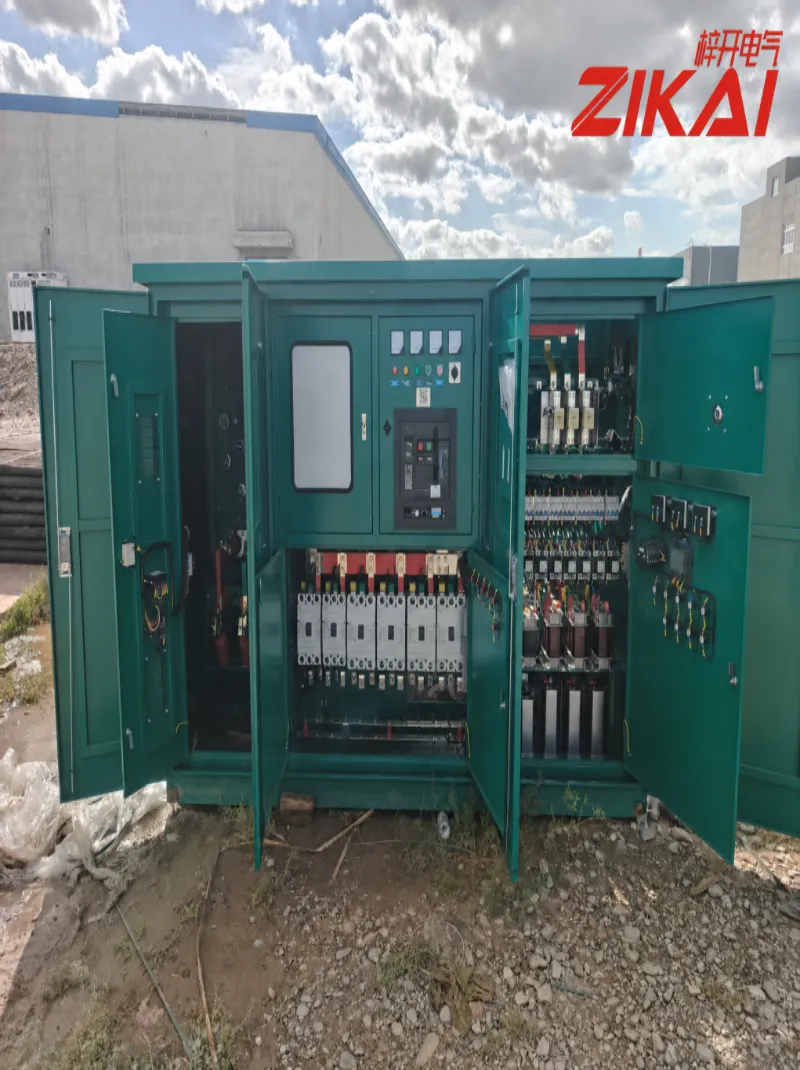

Figur 02  Inde i lavspændingsrummet i en transformerstation. Støbte afbrydere, målere og indikatorlamper er grupperet sammen med kondensatorkompensationskredsløbene til højre. Hvordan komponenter lægges ud med dørene åbne er det klareste billede af, om en enhed vil være nem at vedligeholde.

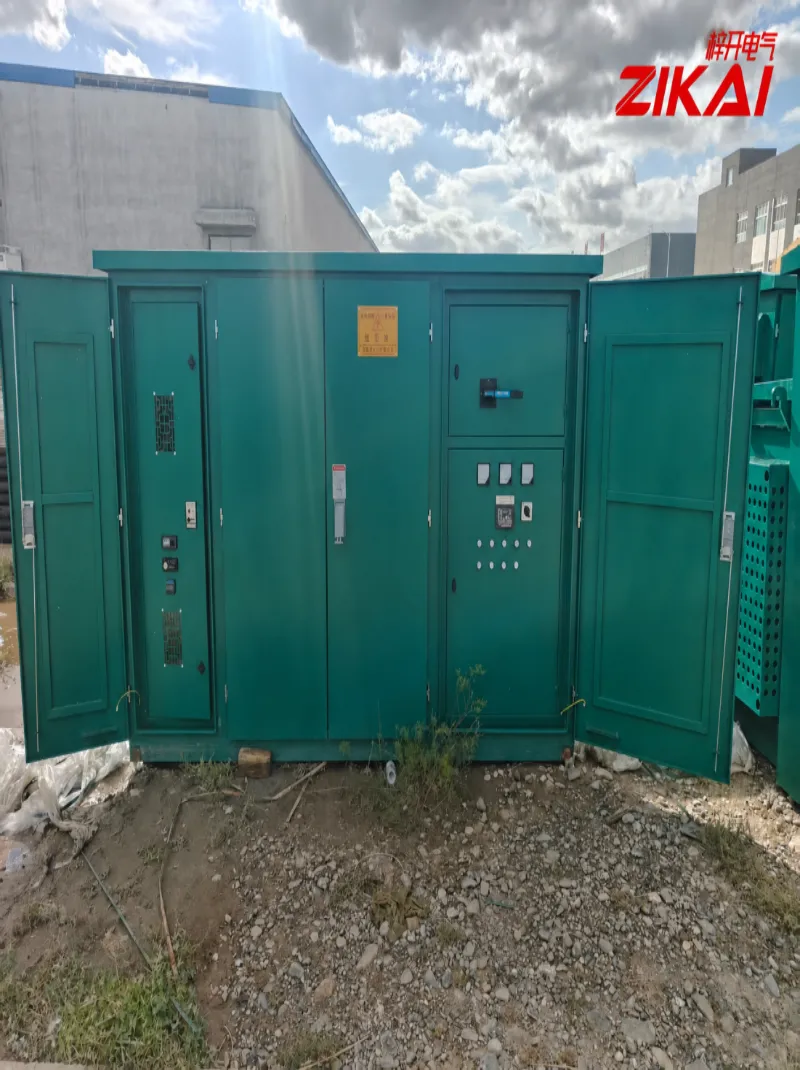

Figur 03  Udvendigt af lavspændingsrummet på en udendørs transformerstation. De gule "Lavspændingsrum / Kun autoriseret personale" advarselsskilte er intakte og læselige - et grundlæggende krav til sikkerhed på stedet og en obligatorisk genstand ved overdragelsesinspektion.

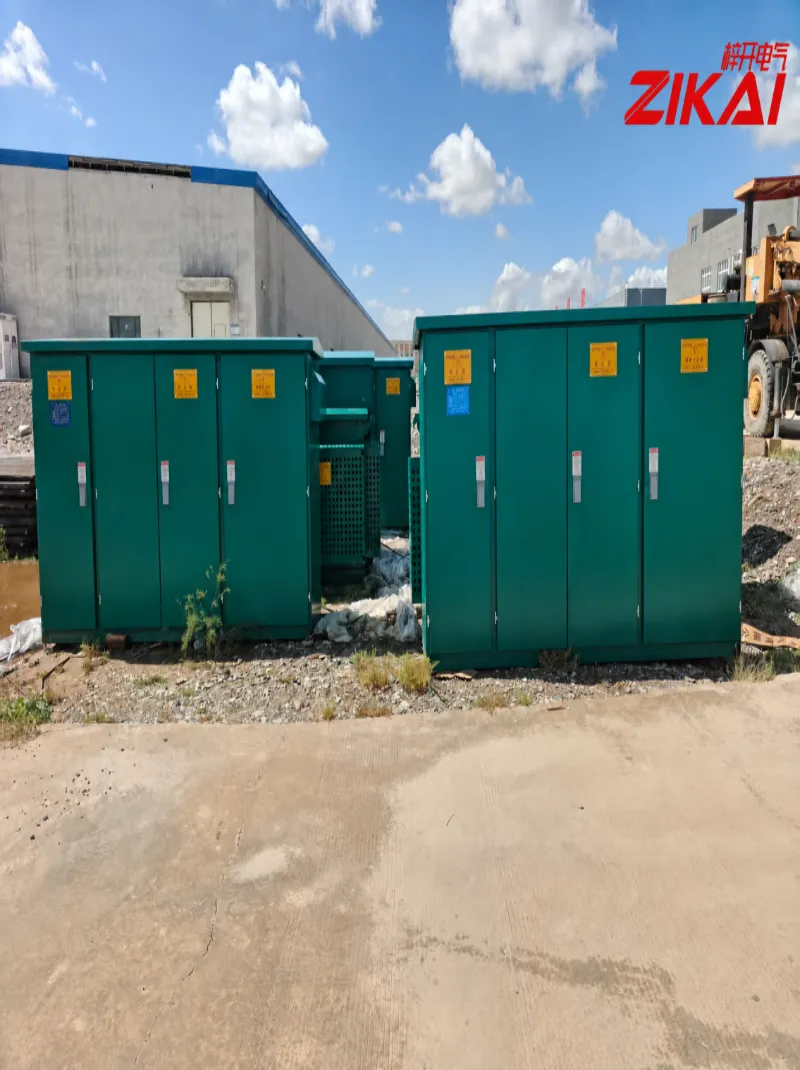

Figur 04  Højspændings-, lavspændings- og kondensatorkompensationsrum side om side. Kondensatorkompensationsrummet er, hvad dette job fokuserede på. Når skabene er placeret på den udendørs base, skal tætning, ventilation og jordforbindelse også bekræftes enhed for enhed.

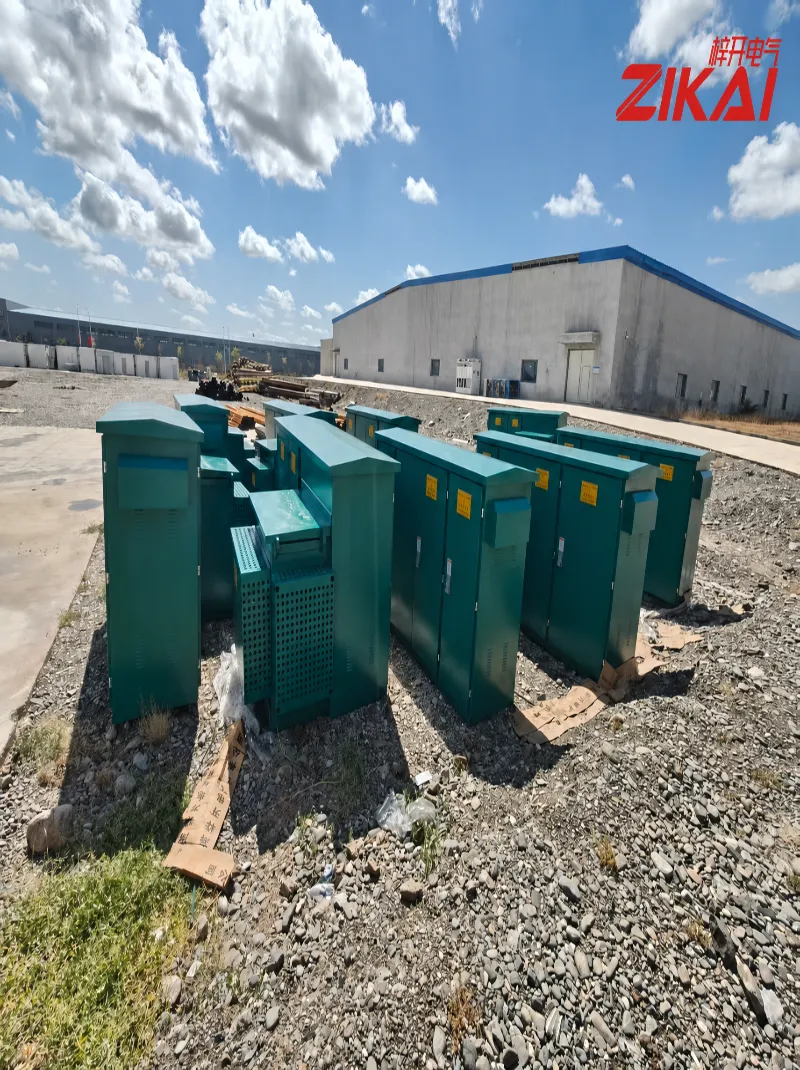

Figur 05  Udstyr leveret til stedet og klargjort til installation. Udendørs arbejde betyder at konkurrere med vejr, vindblæst sand og forholdene på stedet - hvor stramt arbejdssekvensen er planlagt afgør ofte leveringstempoet.

4. Tre detaljer, vi ikke går på kompromis med

1. En kondensator er ikke "ind", før koblingskredsløbet er blevet kontrolleret

Kondensatorkredsløb arbejder normalt sammen med seriereaktorer, som dæmper harmonisk forstærkning og begrænser startstrømmen ved omkobling. Hvis tilstanden af ​​reaktoren og kontaktoren ignoreres under en udskiftning, kan en splinterny kondensatorbank blive udsat for en indstrømning langt ud over, hvad den er designet til.

2. Kabinets udførelse afgør vedligeholdelsesomkostningerne om ti år

Fasefarvekodning, ledningsnummerhylstre, terminalisoleringsstøvler, ledningsbundt, samleskinnefastgørelse og drejningsmoment - det er de dele, der ser umærkelige ud på et acceptfotografi, og som en tekniker vil være afhængig af et årti senere. Udført korrekt, kan en fejl spores på ti minutter. Hvis det gøres skødesløst, kan det tage en hel dag.

3. Ni enheder, en standard

Hvis komponentlayout, fasedefinition og mærkning er forskellig fra enhed til enhed på samme sted, bliver vedligeholdelsen til at gætte. Vi anvendte en enkelt arbejdsstandard og mærkningskonvention på tværs af alle ni enheder og førte fotografiske optegnelser på stedet, så udstyret er sporbart fra den dag, det afleveres.

5. Hvad kunden får

• Kompensation gendannet — reaktiv kompensation er tilbage på normale niveauer, hvilket forbedrer effektfaktoren og spændingskvaliteten, hjælper med at skære linietab og lette belastningen på transformere.

• Mere pålidelig kobling — forholdet mellem kondensatorer, reaktorer og kontaktorer genetableres, hvilket reducerer risikoen for sekundær skade fra unormal kobling.

• Nemmere vedligeholdelse — et konsekvent fasefarve- og ledningsnummerskema gør inspektion, fejlfinding og udskiftning af reservedele hurtigere.

• En dokumenteret proces – nøglestadier fotograferes og arkiveres, klar til at blive trukket op til fremtidig servicering eller systemudvidelse.

6. Om Zikai Electric

Zikai Electric (ZIKAI) fremstiller, eftermonterer og servicerer komplette strømudstyrspakker - fra transformerstationer og kondensatorkompensationsenheder til tilhørende distributions- og kabelforbindelsesudstyr. Vores arbejde er konkret: Gør udstyret stabilt, brugbart og problemfrit under reelle driftsforhold.

Kashgar er et stop på den rute. Fra fugtige kystområder til det vindblæste nordvest med dets brede temperatursvingninger, udstyr fungerer aldrig under laboratorieforhold - og det er præcis grunden til, at vi insisterer på at få hver terminering og hver mærkat korrekt.
